PCI Express: La Guía Definitiva Sobre Sus Generaciones, Historia y Cómo Afecta a tu PC

Bienvenido a TecnoRynxo. Hoy vamos a desglosar uno de los componentes más cruciales y a menudo menos comprendidos de cualquier PC moderno: el bus PCI Express (PCIe). Desde los videojuegos hasta el almacenamiento de ultra alta velocidad y la inteligencia artificial, esta tecnología es la autopista por la que viaja toda la información vital de tu equipo. En este artículo, exploraremos a fondo las diferencias entre las generaciones de PCI Express, recordaremos qué tecnologías existían antes de su creación y analizaremos cómo factores como los pines y la distancia a la CPU afectan directamente el rendimiento que obtienes.

¿Qué es PCI Express y Por Qué es Tan Importante?

PCI Express (Peripheral Component Interconnect Express) es un estándar de conexión de alta velocidad utilizado para conectar componentes de hardware directamente a la placa base de un ordenador. Es la interfaz que permite la comunicación entre el procesador (CPU) y dispositivos periféricos cruciales como tarjetas gráficas, unidades de estado sólido (SSD) NVMe, tarjetas de red y mucho más.

A diferencia de sus predecesores, que usaban una arquitectura de bus paralelo compartido, PCIe utiliza una topología punto a punto con enlaces en serie. Imagina una vieja carretera de un solo carril donde todos los coches (datos) deben esperar su turno para pasar; eso era el antiguo bus PCI. Ahora, piensa en PCIe como un sistema de múltiples autopistas directas, donde cada vehículo tiene su propio carril para ir desde su origen (el dispositivo) hasta su destino (la CPU) sin interferencias. Esto reduce drásticamente la latencia y aumenta el ancho de banda.

De Conexiones Paralelas a una Revolución en Serie

El cambio a una conexión en serie fue revolucionario. Permitió no solo velocidades mucho más altas, sino también una mayor escalabilidad y eficiencia energética, manteniendo al mismo tiempo la retrocompatibilidad a nivel de software con el estándar PCI anterior.

Un Viaje en el Tiempo: Los Ancestros de PCIe (AGP y PCI)

Antes de que PCIe se convirtiera en el estándar universal, el panorama de las conexiones internas era un poco más fragmentado. Los dos principales actores eran PCI y AGP.

El Bus PCI: El Estándar Original

Introducido por Intel en la década de 1990, el bus PCI (Peripheral Component Interconnect) fue el estándar para conectar casi todo tipo de tarjetas de expansión durante años. Sin embargo, su arquitectura de bus compartido significaba que todos los dispositivos conectados competían por el mismo ancho de banda, que alcanzaba un máximo teórico de 133 MB/s, una cifra diminuta para los estándares actuales.

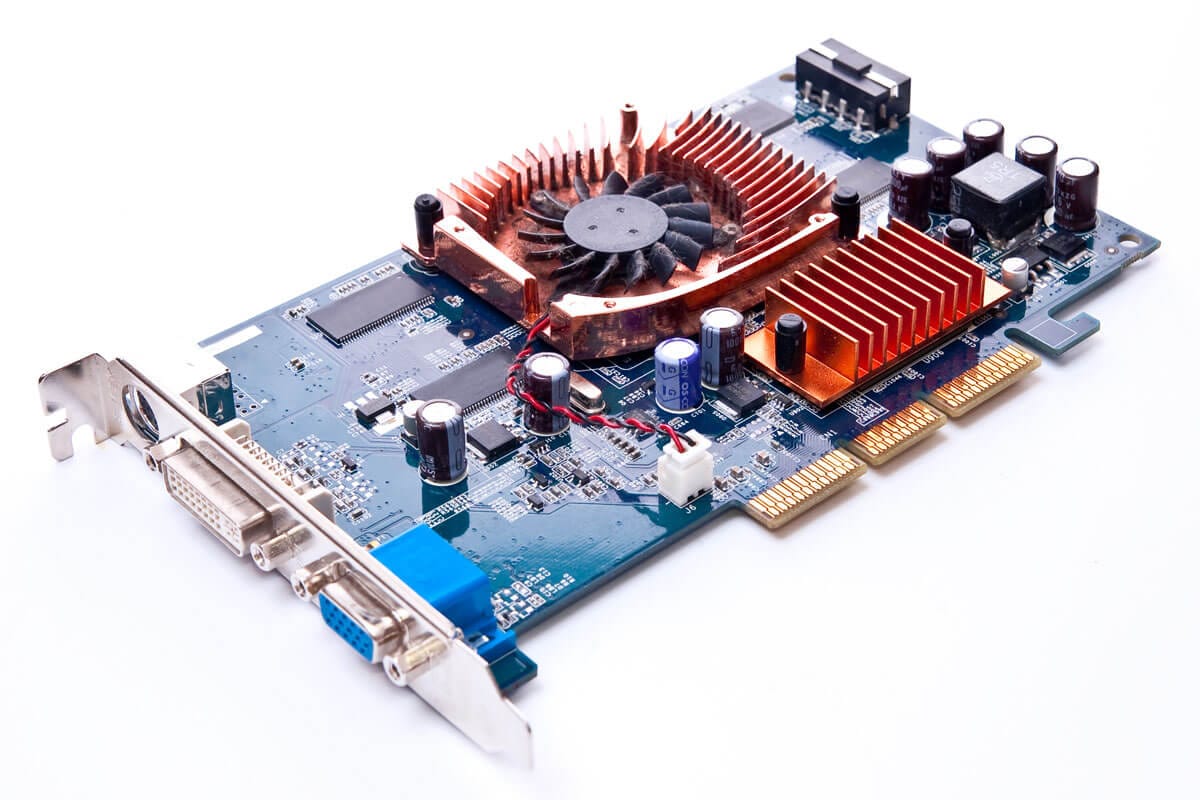

El Puerto AGP: Una Solución Dedicada para Gráficos

A medida que los gráficos 3D se volvieron más exigentes, el bus PCI se convirtió en un cuello de botella. Como respuesta, se creó el AGP (Accelerated Graphics Port), un puerto dedicado exclusivamente a la tarjeta gráfica. Ofrecía un canal directo a la memoria del sistema, con velocidades que en su última versión (AGP 8X) llegaron hasta los 2.1 GB/s. Aunque fue una mejora significativa, seguía siendo una solución específica para un solo componente.

La Evolución de PCI Express: Un Salto Generacional en Velocidad

El PCI-SIG (PCI Special Interest Group) introdujo la primera versión de PCIe en 2003, y desde entonces, cada nueva generación ha duplicado el ancho de banda de la anterior, manteniendo una admirable retrocompatibilidad.

PCIe 1.0 (2003): El Comienzo de la Era

Lanzado en 2003, PCIe 1.0 ofrecía una tasa de transferencia de 2.5 GT/s (Gigatransfers por segundo) por carril, lo que se traducía en aproximadamente 250 MB/s de ancho de banda por carril en cada dirección. Una ranura x16, la más común para tarjetas gráficas, podía alcanzar unos 4 GB/s.

PCIe 2.0 (2007): Doblando la Apuesta

En 2007, PCIe 2.0 duplicó la tasa de transferencia a 5 GT/s por carril, elevando el ancho de banda a 500 MB/s por carril. Esto significó que una ranura x16 ahora ofrecía 8 GB/s, un impulso necesario para la creciente demanda de las tarjetas gráficas de la época.

PCIe 3.0 (2010): El Estándar de Oro Durante una Década

Presentado en 2010, PCIe 3.0 trajo una tasa de 8 GT/s por carril y un esquema de codificación más eficiente (128b/130b), lo que casi duplicó el ancho de banda efectivo a aproximadamente 1 GB/s por carril. Una ranura x16 podía manejar 16 GB/s. Esta versión fue tan robusta que dominó el mercado durante casi una década.

PCIe 4.0 (2017): La Nueva Norma para el Alto Rendimiento

Con una tasa de 16 GT/s por carril (unos 2 GB/s), PCIe 4.0 llegó en 2017 para satisfacer las demandas de los nuevos SSD NVMe ultrarrápidos y las tarjetas gráficas más potentes. Nuestra recomendación para la mayoría de los usuarios que montan un PC hoy en día es optar por una placa base con soporte para PCIe 4.0 como mínimo. Ofrece el mejor equilibrio entre coste, rendimiento y preparación para el futuro.

PCIe 5.0 (2019): Preparados para el Futuro del Almacenamiento y la IA

Solo dos años después, en 2019, llegó PCIe 5.0, duplicando nuevamente la velocidad a 32 GT/s por carril (aproximadamente 4 GB/s). Esto proporciona un masivo ancho de banda de 64 GB/s en una ranura x16, crucial para centros de datos, aplicaciones de IA y la próxima generación de SSDs.

PCIe 6.0 (2022): Introduciendo PAM4 y una Eficiencia Superior

PCIe 6.0, finalizado en 2022, alcanza los 64 GT/s por carril. Para lograrlo sin degradar la señal, introdujo dos cambios fundamentales:

• Señalización PAM4 (Pulse Amplitude Modulation con 4 niveles): A diferencia de la codificación NRZ anterior que usaba dos niveles de voltaje (0 y 1), PAM4 usa cuatro, permitiendo transmitir el doble de bits en el mismo ciclo de reloj.
• FLIT (Flow Control Unit): Adopta paquetes de datos de tamaño fijo para mejorar la eficiencia y la corrección de errores, algo necesario para compensar la mayor tasa de error de la señalización PAM4.

PCIe 7.0 (Previsto para 2025): Mirando al Horizonte

Ya en el horizonte, PCIe 7.0 promete duplicar una vez más el rendimiento hasta 128 GT/s por carril, alcanzando un asombroso ancho de banda bidireccional de 512 GB/s en una configuración x16. Está diseñado para las futuras demandas de la computación a hiperescala y el aprendizaje automático.

Tabla Comparativa de Velocidades por Generación

Más Allá de la Generación: ¿Cómo Afectan los "Lanes" (Carriles) y los Pines?

La velocidad de una conexión PCIe no depende solo de su generación, sino también del número de "lanes" o carriles que utiliza.

¿Qué son los "Lanes" o Carriles PCIe (x1, x4, x8, x16)?

Un carril (lane) PCIe es una única conexión de datos en serie, compuesta por un par de cables para enviar y otro para recibir datos. Las ranuras PCIe vienen en diferentes tamaños físicos y eléctricos: x1, x4, x8 y x16. El número indica cuántos carriles tiene la ranura.

• x1: Usado para tarjetas de sonido, Wi-Fi o puertos USB adicionales.
• x4: Común para SSDs NVMe de gama baja o tarjetas de captura.

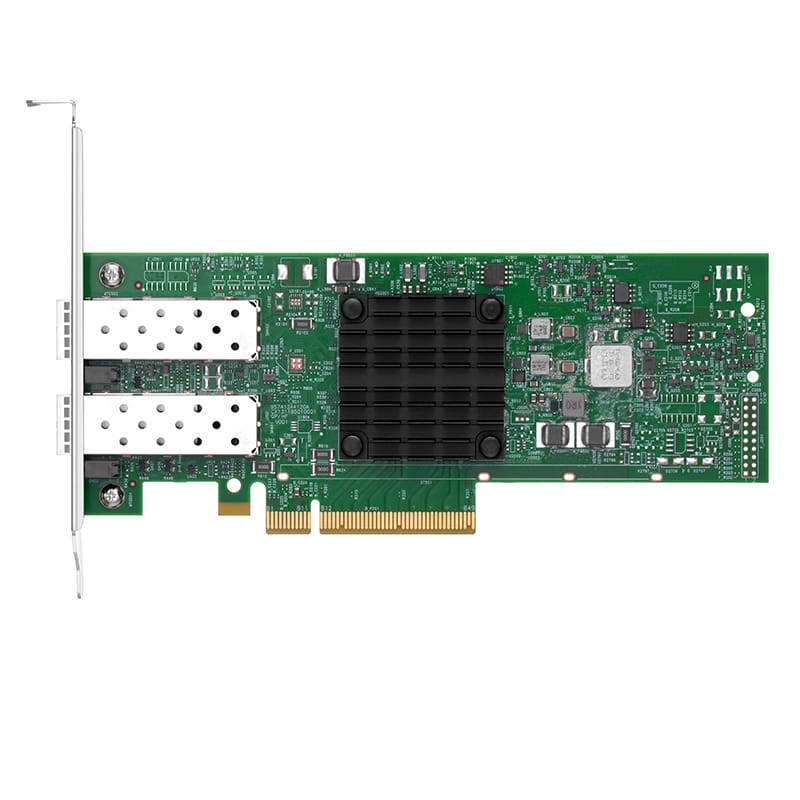

• x8: Utilizado por tarjetas de red de alta velocidad o algunas GPUs.
• x16: El estándar para las tarjetas gráficas de alto rendimiento.

Más carriles equivalen a más ancho de banda. Una tarjeta x16 en una ranura x8 funcionará, pero con la mitad de su ancho de banda potencial. En TecnoRynxo, hemos observado que la diferencia de rendimiento entre PCIe 3.0 y 4.0 para gaming es mínima con las tarjetas actuales operando a x16, pero es crucial para unidades SSD NVMe de última generación que pueden saturar fácilmente una conexión PCIe 3.0 x4.

La Clave está en los Pines: Cómo se Comunican los Dispositivos

Cada carril PCIe requiere un número específico de pines en la ranura para establecer la comunicación. Una ranura x16 tiene muchos más pines que una x1, ya que necesita manejar 16 carriles de datos simultáneamente, además de los pines de alimentación y tierra. Estos pines son los puntos de contacto físico que permiten el flujo de datos y energía entre el dispositivo y la placa base.

El Factor Crítico: ¿Por Qué Importa la Distancia de la Ranura PCIe a la CPU?

No todas las ranuras PCIe de una placa base son iguales. Su ubicación física y cómo se conectan a la CPU es determinante para el rendimiento.

Latencia y Degradación de la Señal

La regla de oro en la electrónica de alta velocidad es: a mayor distancia, mayor latencia y mayor riesgo de degradación de la señal. Los datos que viajan por los circuitos de la placa base tardan un tiempo medible. Aunque son nanosegundos, en aplicaciones sensibles a la latencia como el gaming competitivo o la computación de alto rendimiento, cada fracción de segundo cuenta. Una señal que viaja más lejos es más susceptible a interferencias electromagnéticas, lo que puede provocar errores si no se gestiona adecuadamente.

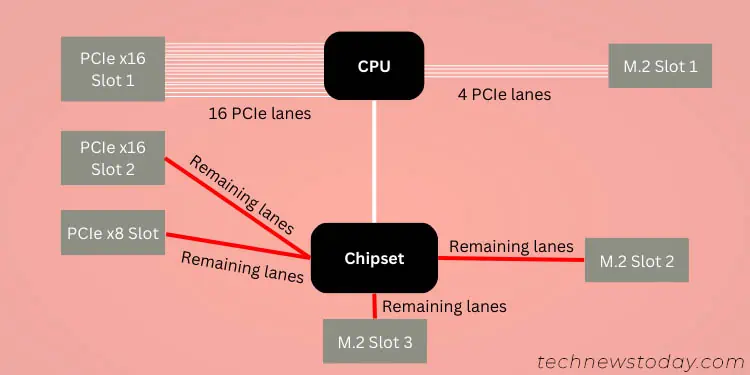

El Rol del Chipset y las Líneas Directas a la CPU

Las CPUs modernas tienen un número limitado de carriles PCIe que se conectan directamente a ellas. Generalmente, la ranura PCIe x16 superior está conectada directamente a la CPU para ofrecer la máxima velocidad y la menor latencia a la tarjeta gráfica.

Otras ranuras y puertos (como ranuras x4, puertos USB, SATA) suelen estar conectados al chipset de la placa base. El chipset actúa como un centro de tráfico, gestionando todos estos periféricos y comunicándose con la CPU a través de su propio enlace dedicado (DMI en Intel, por ejemplo). Esto introduce una pequeña latencia adicional, ya que los datos tienen que pasar por un intermediario.

Tras nuestras pruebas, es evidente que las ranuras PCIe conectadas directamente a la CPU ofrecen una latencia ligeramente inferior, algo crítico para gamers profesionales y tareas de computación de alta frecuencia. Para un uso general, la diferencia es imperceptible, pero para maximizar el rendimiento, la GPU principal siempre debe ir en la ranura más cercana a la CPU. Para saber más sobre cómo optimizar tu configuración, puedes consultar nuestro [ENLACE INTERNO: guía de montaje de PC para principiantes].

Conclusión: ¿Qué Generación de PCIe Necesitas Realmente?

La evolución de PCIe es una historia de duplicación constante del rendimiento para satisfacer las crecientes demandas del hardware. Las diferencias entre las generaciones de PCI Express son enormes en términos de ancho de banda, pero su impacto real depende del dispositivo que conectes.

Para la mayoría de los usuarios, una placa base con PCIe 4.0 es el punto ideal actual, ofreciendo un rendimiento excelente y preparado para el futuro. Los entusiastas y profesionales que trabajan con enormes volúmenes de datos ya están mirando hacia PCIe 5.0 para sus SSDs, mientras que PCIe 6.0 y 7.0 están sentando las bases para la próxima década de innovación en inteligencia artificial y centros de datos. Comprender cómo los carriles y la conexión a la CPU afectan el rendimiento te permitirá tomar decisiones más informadas al construir o actualizar tu próximo equipo.
