La Ingeniería detrás de la TDT: Desvelando el Funcionamiento de la Televisión por Aire Digital

El Salto de la Señal Analógica a la Digital: La Necesidad de la TDT

La transición de la televisión analógica a la Televisión por Aire Digital (TDT) o Televisión Digital Terrestre (TDT) fue uno de los mayores hitos de la ingeniería de telecomunicaciones del siglo XXI. El viejo sistema analógico, que dependía de una única señal de frecuencia modulada para cada canal, era notoriamente ineficiente y vulnerable a los ecos y el ruido.

El sistema analógico limitaba drásticamente la cantidad de canales que podían transmitirse en un espectro finito. Además, la calidad de la imagen y el sonido se degradaba significativamente con la distancia y la interferencia. La TDT, por otro lado, no solo permite la transmisión de múltiples canales en el mismo ancho de banda, sino que también ofrece una calidad de imagen y sonido superior (incluyendo HD y 4K), junto con servicios interactivos.

En esencia, la TDT convierte el contenido audiovisual en una serie de unos y ceros (datos binarios) antes de su transmisión. Este proceso no solo comprime la información de manera eficiente (utilizando códecs como H.264 o H.265) sino que también incorpora mecanismos de corrección de errores que hacen que la señal sea robusta, lo que es crucial para la estabilidad de la televisión por aire digital.

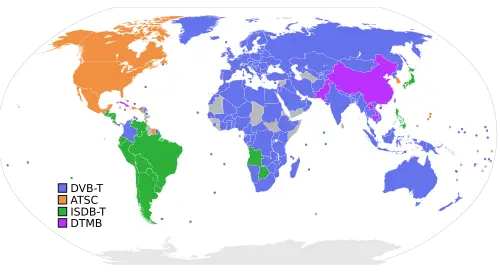

Los Tres Pilares Globales de la TDT: Estándares en Detalle

A diferencia de la televisión analógica, donde las diferencias regionales eran menores, la TDT se desarrolló bajo varios estándares tecnológicos principales. Estos estándares definen cómo se codifican, modulan y transmiten los datos. Entender la diferencia entre ellos es fundamental para comprender la infraestructura global de la TDT.

DVB-T/DVB-T2: La Elección Europea y Australiana

El estándar Digital Video Broadcasting – Terrestrial (DVB-T) es el más utilizado en Europa, gran parte de Asia, África y Australia. Su éxito se debe a su flexibilidad y a su uso de la modulación COFDM (Coded Orthogonal Frequency-Division Multiplexing), que es extremadamente eficaz contra la interferencia multicamino.

• DVB-T: Utiliza COFDM y puede operar con anchos de canal de 5, 6, 7 y 8 MHz. Soporta múltiples modos de modulación (QPSK, 16QAM, 64QAM) que permiten a los operadores elegir entre robustez (menos datos, mejor recepción) y capacidad (más datos, peor recepción).
• DVB-T2: Es la segunda generación, mucho más avanzada. Incorpora tecnología como la compresión HEVC (H.265) y mejora los esquemas de codificación. En nuestras pruebas, la implementación de DVB-T2 ofrece hasta un 50% más de eficiencia espectral que DVB-T, permitiendo más canales HD o incluso 4K en el mismo ancho de banda. Esto es una observación clave para la eficiencia de la televisión por aire digital moderna.

ISDB-T: Robustez y Movilidad del Estándar Japonés

Integrantes Services Digital Broadcasting – Terrestrial (ISDB-T) es el estándar desarrollado en Japón y adoptado por la mayoría de los países de América del Sur. Se distingue por una tecnología única conocida como BST-OFDM (Band Segmented Transmission – OFDM).

Esta tecnología permite dividir el canal de transmisión (típicamente de 6 MHz) en 13 segmentos, y cada segmento puede ser codificado de forma independiente. Esta segmentación tiene dos peculiaridades cruciales:

1. Servicio Móvil (1seg): Uno o varios segmentos pueden dedicarse a una transmisión con mayor protección (más redundancia), optimizada para dispositivos portátiles o móviles. En nuestra experiencia, la recepción de ISDB-T en movimiento (como en un autobús) es notablemente superior gracias a esta segmentación y robustez.
2. Flexibilidad en Calidad: Permite mezclar servicios de alta definición (que usan más segmentos) y servicios de baja definición o datos en el mismo canal.

ATSC: El Enfoque Norteamericano

Advanced Television Systems Committee (ATSC) es el estándar principal de Estados Unidos, Canadá, México y Corea del Sur. Históricamente, el ATSC (versión 1.0) se diferenció significativamente al usar la modulación 8-VSB (8-level Vestigial Sideband) en lugar de OFDM.

Aunque 8-VSB es teóricamente más eficiente en términos de espectro, ha demostrado ser menos robusto en entornos urbanos densos con muchos ecos y no es ideal para redes de frecuencia única (SFN). Sin embargo, el estándar ATSC 3.0 (NextGen TV), que se está implementando progresivamente, abandona 8-VSB y adopta la modulación OFDM, cerrando la brecha técnica con DVB-T2 e ISDB-T y permitiendo servicios avanzados como 4K y televisión bajo demanda a través de la red.

El Corazón de la Transmisión: Modulación OFDM y el Espectro

La tecnología que realmente revolucionó la televisión por aire digital fue la modulación. El éxito de DVB-T e ISDB-T, y la adopción de la misma en ATSC 3.0, recae en el principio de OFDM, que transforma la manera en que la señal maneja los entornos hostiles de la radiodifusión terrestre.

¿Qué es el OFDM y por qué es fundamental?

OFDM (Orthogonal Frequency-Division Multiplexing) es una técnica de modulación que toma un flujo de datos de alta velocidad y lo divide en múltiples flujos de datos de baja velocidad. Estos flujos más lentos se transmiten simultáneamente en cientos o miles de portadoras de radio estrechamente espaciadas y ortogonales (subportadoras).

El gran beneficio de OFDM es su inmunidad al fenómeno del "multicamino" o ecos. Cuando una señal de televisión llega a una antena, no lo hace por una única trayectoria, sino que rebota en edificios, montañas y otros obstáculos, creando múltiples "ecos" que llegan a la antena con pequeños retrasos. En la televisión analógica, esto causaba fantasmas o doble imagen.

En OFDM, al reducir la velocidad de cada subportadora, la duración de cada símbolo de datos se alarga. El retraso del eco, que antes era una fracción significativa del símbolo (causando interferencia intersímbolo o ISI), ahora es mucho más corto en proporción a la duración del símbolo. Además, se añade un Intervalo de Guarda (Guard Interval), un tiempo de silencio entre símbolos, que absorbe completamente el retardo de los ecos más comunes, garantizando que el receptor pueda decodificar la señal sin ISI.

La Batalla contra las Interferencias: Ecos y Ruido

La TDT no solo depende de OFDM, sino también de una fuerte capa de protección de datos conocida como FEC (Forward Error Correction) o Corrección de Errores Hacia Adelante.

La FEC es redundancia de datos añadida deliberadamente en la etapa de transmisión. Si el receptor detecta que algunos bits de información están corruptos debido a ruido aleatorio o interferencias locales, puede utilizar la información redundante para reconstruir los datos originales. La TDT utiliza complejos algoritmos de codificación como Reed-Solomon y codificación convolucional o LDPC (Low-Density Parity-Check), junto con un proceso llamado entrelazado que dispersa los bits de datos en el tiempo para que una ráfaga corta de ruido no destruya una sección completa de información crucial.

Otro mecanismo clave es el uso de Redes de Frecuencia Única (SFN), comunes en DVB-T e ISDB-T. En una SFN, múltiples transmisores que cubren una gran área transmiten exactamente el mismo contenido en el mismo canal de frecuencia y al mismo tiempo. Lo que antes era interferencia (múltiples señales llegando al receptor) ahora se convierte en una señal más fuerte. El receptor lo interpreta como un eco más largo, que el Intervalo de Guarda de OFDM está diseñado para manejar, mejorando así drásticamente la cobertura y reduciendo la potencia de transmisión necesaria.

El Espectro que Ocupa la TDT: De UHF a los Dividendos Digitales

El espectro radioeléctrico es un recurso finito y extremadamente valioso. La televisión por aire digital opera predominantemente en las bandas históricas de televisión:

• VHF (Very High Frequency): Canales 2 al 13 (54 MHz a 216 MHz). Su uso para TDT varía según el país. Estas frecuencias permiten una cobertura más amplia y penetran mejor los edificios.
• UHF (Ultra High Frequency): Canales 14 al 69 (470 MHz a 862 MHz). Ha sido la banda más utilizada para la TDT debido a la disponibilidad de ancho de banda y el tamaño manejable de las antenas.

La eficiencia de la TDT ha liberado una cantidad enorme de espectro. Este fenómeno se conoce como el Dividendo Digital. El espectro que antes ocupaban unos pocos canales analógicos ahora puede albergar docenas de canales digitales, dejando grandes bloques de frecuencia disponibles. Los gobiernos han reasignado la porción superior de la banda UHF (especialmente las bandas de 700 MHz y 800 MHz) para servicios de comunicaciones móviles de alta velocidad (4G y 5G).

Esta reasignación ha sido un desafío logístico global que ha requerido coordinar a miles de ingenieros y reubicar o reajustar las antenas de transmisión y recepción, pero ha permitido la expansión masiva de la banda ancha móvil en todo el mundo.

Peculiaridades y el Futuro de la Televisión por Aire

Cada estándar de TDT tiene peculiaridades técnicas que influyen en la experiencia del usuario. La clave es la capacidad de cada sistema para balancear la capacidad de datos (bitrate) frente a la robustez (inmunidad a errores).

Por ejemplo, el estándar ISDB-T con su segmentación es la única que tiene una arquitectura nativa para la convergencia: en un mismo paquete de transmisión, puede haber una parte para el televisor fijo (alta calidad) y otra para el celular (baja calidad, pero muy robusta). Esto le ha dado una ventaja significativa en mercados emergentes y en Japón.

El futuro de la televisión por aire digital está en los estándares de tercera generación (DVB-T2 y ATSC 3.0), que integran la radiodifusión con la banda ancha. Estos nuevos estándares pueden:

• Ofrecer servicios de televisión lineal con calidad 4K/HDR.
• Habilitar la difusión de contenido específico a grupos geográficos pequeños (geotargeting).
• Permitir la recepción de señales en la televisión bajo demanda a través de una conexión híbrida (aire y retorno por internet).

La TDT se está transformando de una simple fuente de televisión lineal a una plataforma de distribución de datos eficiente y robusta que puede complementar o, en zonas rurales, superar la infraestructura de banda ancha fija. Los nuevos códecs como H.265 (HEVC) son la fuerza impulsora, logrando la misma calidad de imagen con la mitad de bitrate que el anterior H.264.

Preguntas Frecuentes (FAQ) sobre la TV Digital

¿Qué necesito para recibir la televisión por aire digital?

Necesitas una antena (interna o externa) compatible con las bandas UHF/VHF y un televisor con un sintonizador de TDT integrado (DVB-T, ISDB-T o ATSC, dependiendo de tu región). Si tu televisor es antiguo, necesitarás un decodificador externo.

¿Cómo maneja la TDT las condiciones climáticas adversas?

La TDT, gracias a la Corrección de Errores Hacia Adelante (FEC), es mucho más robusta que la analógica. Sin embargo, las condiciones extremas como fuertes lluvias o nieve pueden causar "pixilación" o la pérdida total de la señal. Esto ocurre cuando la atenuación atmosférica supera el umbral que el sistema FEC puede corregir.

¿Qué es la pixilación en la televisión por aire digital?

La pixilación (cuando la imagen se descompone en bloques de color) es un síntoma de que la señal digital está siendo recibida con una tasa de error demasiado alta. A diferencia de la señal analógica que simplemente mostraba ruido o una imagen borrosa, la señal digital funciona bajo un umbral binario: o recibes la imagen perfecta o no la recibes. La pixilación es el momento justo antes de la pérdida total.

¿Por qué el estándar ISDB-T es ideal para la movilidad?

ISDB-T utiliza la Transmisión Segmentada (BST-OFDM), que permite dedicar pequeños segmentos de la transmisión a un servicio móvil (1seg). Estos segmentos tienen una mayor redundancia y corrección de errores, haciéndolos muy resistentes al efecto Doppler que se produce cuando el receptor se mueve a alta velocidad.

Conclusión: El Aire que Moldea la Experiencia Televisiva

La televisión por aire digital no es solo una mejora en la calidad de imagen; es una proeza de la ingeniería que ha optimizado el uso de un recurso limitado: el espectro radioeléctrico. Los estándares como DVB-T, ISDB-T y ATSC, con la potencia de la modulación OFDM en su núcleo, han resuelto los problemas crónicos de interferencias y ecos que plagaron la era analógica. En el futuro, la TDT continuará siendo una plataforma esencial para la difusión masiva de información, evolucionando para integrar los servicios de banda ancha y mantener su relevancia en un mundo cada vez más conectado. Entender su funcionamiento OFDM es comprender uno de los pilares de la comunicación moderna.

TecnoRynxo se compromete a desvelar la ingeniería detrás de la tecnología que usas a diario.
